Dôležitosť automatického ovládania kotla pre kvalitu pary a úsporu energie

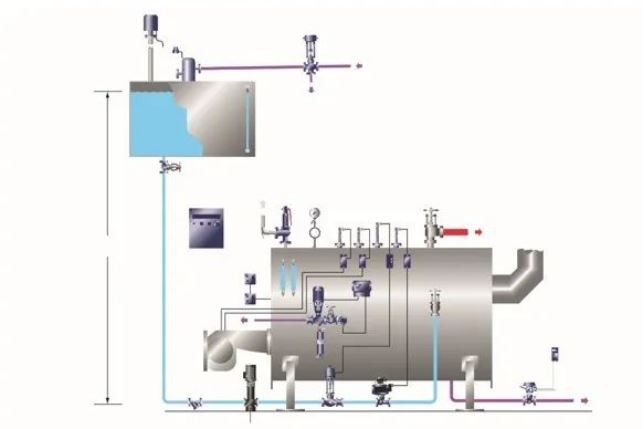

Od rozvoja kotlového priemyslu bol stupeň automatizácie moderných kotlov veľmi vysoký. V porovnaní s metódou spätného ručného ovládania je to sada parných kotlov s kompletnými riadiacimi systémami, ako je automatické riadenie zapaľovania, regulácia tlaku, kontrola bezpečnosti, kontrola hladiny kvapaliny a kontrola splaškov. Nielen, že môže účinne ušetriť pracovnú silu a dosiahnuť cieľ bezobslužnej kotolne, ale tiež bude bezpečnejšia, efektívnejšia a schopná generovať pre kotol vyššiu kvalitu pary. Dnes si teda povieme niečo o dôležitosti automatického riadenia povrchového odluhu a automatického riadenia hladiny TDS kotla z hľadiska kvality pary a úspory energie.

01 Čo je to vysokokvalitná para?

Takzvaná vysokokvalitná para by mala spĺňať nielen správne požiadavky na prietok, tlak a teplotu, ale mala by mať aj vlastnosti, ktoré sú suché, zbavené vlhkosti, nečistôt a nekondenzovateľných plynov. Po vstupe napájacej vody do kotla sa obsah odparených tuhých látok (TDS) v napájacej vode kotla kontinuálne koncentruje, keď sa kotlová voda odparuje, čo spôsobuje nielen hrúbku penovej vrstvy na povrchu na separáciu pár a kvapalín vo vnútri kotla. zvyšuje sa, ale tiež spôsobuje produkciu kotlovej vody Bubliny sú stabilnejšie a ťažšie sa pretrhnú. Para a voda nakoniec uniknú spolu a výrazne zvýšia obsah vlhkosti a nečistôt v pare. V závažných prípadoch bude para viesť aj veľa vody, čo spôsobí odstavenie kotla z dôvodu nízkej hladiny vody. Preto odporúčame pre každý parný kotol nainštalovať povrchový systém nepretržitého odluhu. Nadmerné odkalovanie povrchu však spôsobí aj stratu energie. V súčasnosti je nepretržité odťahovanie mnohých priemyselných kotlov v Číne stále riadené manuálnymi ventilmi. Ovládajte index TDS kotlovej vody a vo väčšine prípadov prekročí vypúšťanie, čím sa zvýšia prevádzkové náklady kotla.

02Systém riadenia nepretržitého odluhu kotla

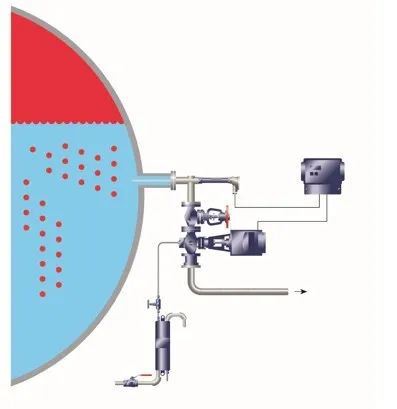

Ak sa použije automatický systém kontinuálneho regulácie odluhu kotla (TDS control), kotol môže nielen naďalej poskytovať vyššiu kvalitu pary, ale môže tiež priniesť viac ako 2% úsporu nákladov na palivo v porovnaní s manuálnym ovládaním. Napríklad kotol s pracovným tlakom 1,0 MPa môže ušetriť asi 0,21% paliva z kotla pri každom znížení o 1% objemu splaškov, ako je uvedené v nasledujúcej tabuľke:

03 Systém riadenia úrovne kotla

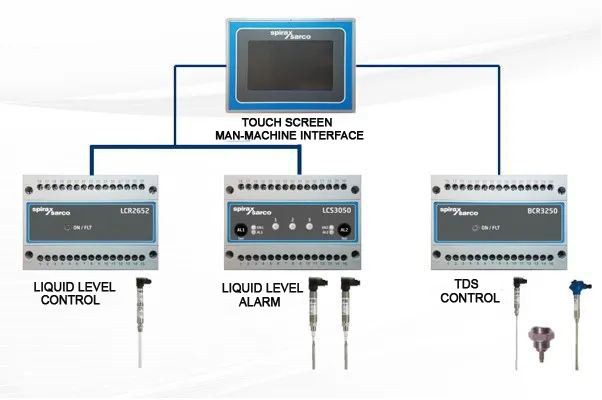

V porovnaní s automatickou reguláciou povrchového odluhu väčšina moderných kotlov realizovala automatickú reguláciu hladiny. Existujú dva hlavné spôsoby riadenia: prepínanie a nepretržité proporcionálne riadenie. Prvý je vhodný iba pre kotly s malou odparovacou schopnosťou alebo keď je parná záťaž relatívne stabilná, zatiaľ čo druhý spôsob regulácie môže nielen získať stabilnejší tlak a prietok pary, ale tiež udržiavať spaľovanie kotla na vyššej účinnosti a šetriť energiu .

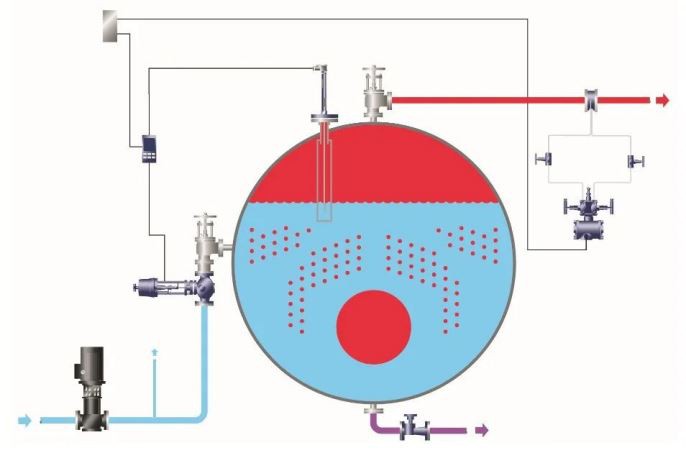

Ak sa navyše výrazne zmení zaťaženie parou, musí kotol používať binárny systém riadenia napájacej vody. V opačnom prípade, keď tlak kotla náhle poklesne v dôsledku náhleho zvýšenia zaťaženia, objem bublín vo vodnom útvare sa rýchlo rozšíri, čo spôsobí falošné zvýšenie hladiny kvapaliny v kotle. Po prvé, zmenšuje plochu rozhrania para - voda a súčasne je hlavný prietok výstupu pary príliš rýchly na to, aby ľahko strhával bubliny a soľ, čo má za následok pokles kvality pary; po druhé, po obnovení tlaku sa kotlová voda nenaplní včas kvôli falošnej hladine kvapaliny, ktorá sa objavila predtým, klesne na veľmi nízku hladinu a môže spustiť alarm nízkej hladiny kotla. Dobrý systém regulácie hladiny kvapaliny v kotle by preto mal byť schopný súčasne monitorovať zaťaženie kotla, to znamená zmenu prietoku pary, aby sa zabezpečila dvojitá záruka kvality pary a bezpečnosti prevádzky kotla.
